Jakie parametry przetwornika decydują o stabilności połączeń z tworzyw w produkcji seryjnej

Niestabilne połączenia detali w seryjnej produkcji często stanowią poważne wyzwanie dla inżynierów procesu. Wybrakowane partie i spadki wytrzymałości złącza bywają mylnie przypisywane parametrom docisku lub błędom w czasie pracy maszyny. Prawdziwe źródło problemu nierzadko leży znacznie głębiej, w niewłaściwym doborze lub zużyciu przetwornika piezoelektrycznego. Komponent ten decyduje o powtarzalności przekazywanej energii do materiału. Nawet mikroskopijne zmiany w charakterystyce drgań natychmiast odbijają się na jakości stopoiny. Zrozumienie roli tego podzespołu ułatwia optymalizację całego procesu łączenia wymagających polimerów.

Jak przetwornik generuje drgania mechaniczne?

Przetwornik piezoelektryczny pełni funkcję serca układu akustycznego. Przekształca on prąd elektryczny o wysokiej częstotliwości na fizyczne drgania mechaniczne. Efekt piezoelektryczny sprawia, że specjalne dyski ceramiczne, zazwyczaj wykonane z cyrkonianu-tytanianu ołowiu (PZT), kurczą się i rozszerzają pod wpływem przyłożonego napięcia. Przemysłowa zgrzewarka ultradźwiękowa do tworzyw sztucznych wykorzystuje te mikroskopijne ruchy do generowania szybkiego tarcia wewnątrz struktury polimeru. Standardowa częstotliwość pracy wynosi najczęściej 20 kHz lub 35 kHz. Taka wartość pozwala na błyskawiczne i punktowe podgrzanie wyznaczonej strefy łączenia bez termicznego uszkadzania sąsiadujących powierzchni.

Deklarowana moc nominalna urządzenia absolutnie nie gwarantuje sukcesu w wielkoseryjnej produkcji. O powtarzalności złącza decyduje przede wszystkim stabilność utrzymywanej częstotliwości rezonansowej. Nowoczesny generator automatycznie dostraja sygnał elektryczny do naturalnego rezonansu mechanicznego przetwornika. Utrzymuje to spójność generowanej fali nawet przy gwałtownych zmianach docisku prasy. Niestabilny punkt pracy natychmiast powoduje oscylacje amplitudy. Skutkuje to ogromnymi różnicami w fizycznej wytrzymałości kolejnych detali schodzących z taśmy.

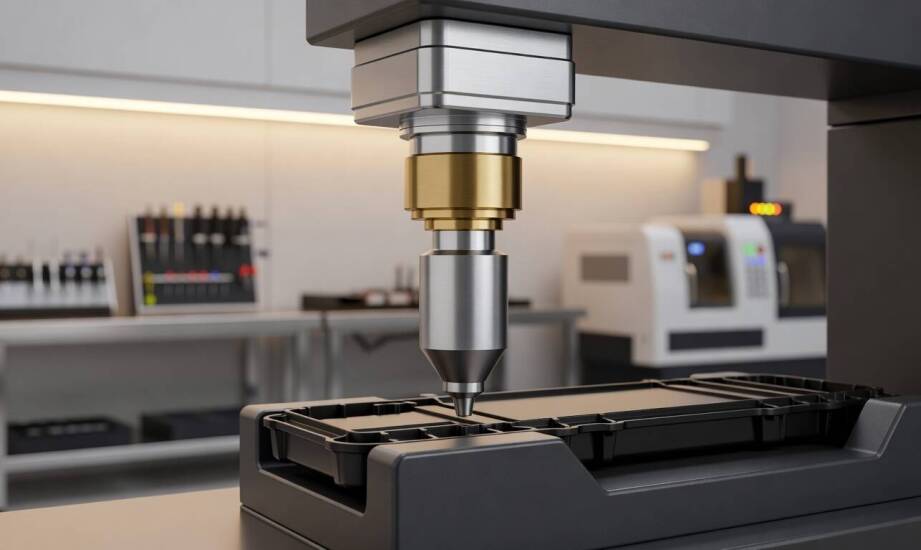

Samo wygenerowanie odpowiedniej fali stanowi dopiero pierwszy krok procesu. Przetwornik ściśle współpracuje z generatorem, boosterem oraz sonotrodą, tworząc jeden nierozerwalny stos akustyczny. Konstruktorzy z polskiej firmy SONICTECH Ultrasonics, wykorzystując doświadczenie z mechaniki precyzyjnej, projektują te elementy tak, aby wyeliminować straty energii na połączeniach gwintowanych. Generator dostarcza sygnał, booster działa jak mechaniczna przekładnia modyfikująca wychylenie, a sonotroda bezpośrednio uderza w detal. Perfekcyjne dopasowanie akustyczne poszczególnych komponentów zapobiega szkodliwym odbiciom fali wewnątrz układu.

Wpływ amplitudy i materiału na jakość łączenia

Parametry elektryczne i mechaniczne całego stosu muszą ściśle odpowiadać specyfice konkretnego zadania produkcyjnego. Impedancja elektryczna przetwornika wymaga idealnego zestrojenia z układem wyjściowym generatora. Zapewnia to maksymalnie wydajny transfer mocy w warunkach płynnie zmieniającego się obciążenia. Opór mechaniczny rośnie w ułamkach sekund podczas topienia krawędzi detalu, co wymusza natychmiastową korektę prądu. Brak odpowiedniej kompensacji prowadzi do szybkiego przegrzania ceramiki piezoelektrycznej i drastycznego spadku wydajności procesu.

Fizyczne wychylenie czoła narzędzia roboczego stanowi kluczową zmienną technologiczną. Typowe wartości amplitudy dla maszyn przemysłowych mieszczą się w zakresie od 15 do 60 µm. Zbyt duży zakres ruchu generuje szkodliwe naprężenia w strukturze tytanu i drastycznie przyspiesza zmęczenie materiałowe sonotrody. Zbyt niska wartość nie wytworzy wystarczającego tarcia międzycząsteczkowego, pozostawiając strefę spoiny niedogrzaną i słabą. Precyzyjna kontrola nad amplitudą pozwala zarządzać objętością stopionego polimeru i minimalizuje ryzyko powstawania wypływek.

Wymagania wobec układu drgającego różnią się diametralnie w zależności od struktury krystalicznej użytego polimeru. Tworzywa amorficzne, takie jak ABS czy poliwęglan, miękną stopniowo w bardzo szerokim przedziale temperatur. Ułatwia to prowadzenie procesu i wybacza drobne wahania konfiguracyjne. Polimery półkrystaliczne przechodzą w stan płynny gwałtownie, w niezwykle wąskim oknie termicznym. Wymagają one wysokiej energii początkowej i bezbłędnego, szybkiego odcięcia wibracji. Przemysł motoryzacyjny oczekuje od zgrzein maksymalnej odporności na wibracje silnika i zmienne temperatury. Zespoły produkujące sprzęt AGD kładą główny nacisk na estetykę wizualną oraz całkowitą wodoszczelność obudów. Aplikacje medyczne narzucają z kolei rygor sterylności, w którym niedopuszczalne jest powstawanie jakiegokolwiek pyłu podczas tarcia komponentów.

Stabilność wielkoseryjnego łączenia zaawansowanych detali opiera się na bezkompromisowej precyzji układu akustycznego. Kształt obrabianego materiału oraz jego wewnętrzna budowa termoplastyczna zawsze wyznaczają granice dla projektantów procesów technologicznych. Prawidłowo zaprojektowany i wdrożony przetwornik skutecznie eliminuje ryzyko powstawania braków ukrytych w zgrzewanych partiach. Świadomy dobór najwyższej jakości elementów drgających diametralnie redukuje liczbę nieplanowanych postojów maszyn, gwarantując niezawodność wyrobów trafiających do rąk ostatecznych użytkowników.
