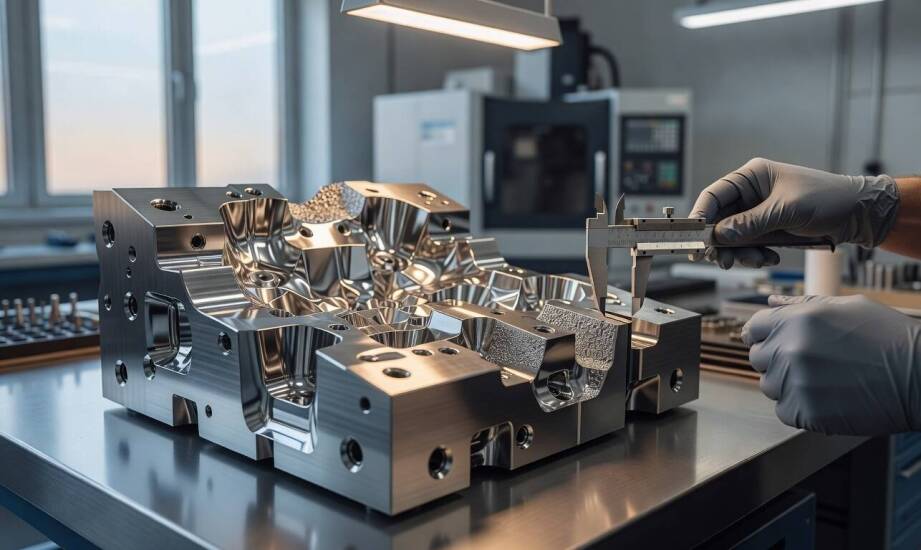

Jak projekt 3D i analiza przepływu decydują o dokładności formy dla detali automotive i medycznych

Pozornie poprawny projekt formy wtryskowej nierzadko prowadzi do odchyłek wymiarowych dopiero podczas uruchomienia seryjnej produkcji. Branża automotive oraz sektor medyczny wymagają utrzymania rygorystycznych tolerancji rzędu kilkusetnych milimetra, co stanowi ogromne wyzwanie technologiczne. Detale konstrukcyjne z tworzyw wzmacnianych włóknem szklanym wykazują dodatkowo tendencję do wypaczania, co znacząco potęguje trudność ich poprawnego uformowania. Nawet minimalne błędy w obliczeniach geometrycznych skutkują odrzuceniem całej partii materiału i generują gigantyczne koszty przestojów linii montażowych. Odpowiednie zaplanowanie oprzyrządowania przed obróbką mechaniczną zapobiega powstawaniu wad, których usunięcie z gotowego bloku hartowanej stali bywa całkowicie nieopłacalne. Droga do precyzyjnej wypraski zaczyna się na ekranie monitora, a kończy na surowych testach pod ciśnieniem maszyny.

Projektowanie modelu 3D i wirtualna analiza przepływu

Budowa niezawodnego narzędzia produkcyjnego wymaga zamknięcia kluczowych założeń inżynieryjnych przed zaprogramowaniem pierwszych maszyn skrawających. Konstruktor musi w pierwszej kolejności uwzględnić dokładny skurcz przetwórczy wybranego tworzywa termoplastycznego. Każdy polimer, od standardowego ABS po zaawansowane technicznie poliamidy, zachowuje się nieco inaczej podczas stygnięcia. Proces ten wywołuje zauważalną zmianę objętości i docelowych wymiarów gotowej wypraski względem rozmiaru wnęki formującej. Inżynier nanosi odpowiednie poprawki na projekt bryły, powiększając gniazda o precyzyjnie wyliczoną wartość procentową skurczu.

Niezwykle ważnym aspektem budowy modelu pozostaje wyznaczenie optymalnych linii podziału formy oraz symetryczne rozmieszczenie gniazd. Prawidłowy podział bryły ułatwia płynne wyjmowanie zdetalu i chroni przed powstawaniem nieestetycznych śladów na jego widocznej powierzchni. Równomierne rozłożenie wnęk wokół głównego kanału doprowadzającego materiał zapewnia jednoczesne wypełnienie wszystkich przestrzeni stopionym plastikiem o identycznej temperaturze.

Decyzje podjęte podczas tworzenia modelu bryłowego wymagają natychmiastowego potwierdzenia w środowisku wirtualnym przed zakupem specjalistycznej stali stopowej. Zastosowanie dedykowanego oprogramowania pozwala w pełni prześledzić dynamikę płynięcia lepkiego polimeru tłoczonego pod ogromnym ciśnieniem. Wirtualna symulacja wskazuje najlepsze położenie wlewów oraz optymalną architekturę kanałów chłodzących. System skutecznie wykrywa ryzyko deformacji przestrzennej detalu i ostrzega przed powstawaniem zapadlin występujących w grubszych ściankach wyrobu. Skomplikowany układ obiegu wody musi płynnie omijać wyrzutniki, gwarantując jednocześnie błyskawiczne odprowadzenie ciepła z formy. Renomowani producenci form wtryskowych traktują testy symulacyjne jako fundament późniejszej niezawodności narzędzia. W Zakładzie Mechaniki Precyzyjnej prowadzimy prace projektowe z pełnym uwzględnieniem specyfiki kinematycznej docelowej wtryskarki klienta.

Dokładność obróbki CNC i weryfikacja pomiarowa

Właściwości gotowego narzędzia zależą od fizycznej realizacji zaprojektowanych wcześniej wirtualnych wnęk i rdzeni formujących. Dokładność usunięcia naddatków hartowanej stali bezpośrednio determinuje finalne odwzorowanie detali i pełną powtarzalność między wieloma gniazdami produkcyjnymi. Nowoczesne pięcioosiowe centra obróbcze osiągają powtarzalne tolerancje rzędu jednej setnej milimetra, co z łatwością spełnia najbardziej surowe normy motoryzacyjne.

Uzyskanie perfekcyjnie ostrych krawędzi lub wyjątkowo wąskich szczelin odpowietrzających wymaga zastosowania zaawansowanej obróbki elektroerozyjnej. Operator wycina w pierwszej kolejności miedziane lub grafitowe elektrody, które następnie powoli wypalają docelowy kształt w matrycy. Elektrodrążenie wgłębne przenosi najdrobniejsze tekktury i kształty z niezrównaną dokładnością liczoną w pojedynczych mikronach. W naszym gorzowskim parku maszynowym bazujemy na solidnych frezarkach DECKEL MAHO oraz wydajnych elektrodrążarkach CHARMILLES.

Zmontowanie wypolerowanych bloków stali oraz instalacja skomplikowanych układów wypychania rozpoczyna ostateczny etap walidacji technologicznej. Pierwsze próby maszynowe na hali wtryskarek stanowią bezlitosny sprawdzian dla wcześniejszych obliczeń inżynieryjnych i zastosowanych strategii obróbczych. Pomiary fizycznych wyprasek próbnych ujawniają minimalne odchyłki wymiarowe wynikające z zachowania konkretnej partii granulatu w docelowym środowisku produkcyjnym. Narzędziownia analizuje szczegółowy raport z pracy maszyny współrzędnościowej i na tej podstawie decyduje o finalnym dostrojeniu geometrii. Czasami zachodzi konieczność zastosowania mikronowego spawania laserowego w celu nadlania nadmiernie wyeksploatowanej krawędzi. Usunięcie wszystkich zidentyfikowanych problemów przed oficjalnym zwolnieniem sprzętu całkowicie eliminuje późniejsze przestoje w fabryce odbiorcy.

Integralność wszystkich etapów budowy narzędzia

Wytwarzanie zaawansowanych komponentów dla branży automotive oraz wysoce rygorystycznego sektora medycznego wymaga absolutnej ciągłości procesów technologicznych. Docelowa jakość każdej pojedynczej wypraski stanowi sumę starannego planowania 3D, wnikliwej analizy przepływu oraz bezbłędnej precyzji skrawania. Żaden z tych kluczowych etapów powstawania narzędzia nie funkcjonuje w izolacji, a każdy kolejny krok bazuje bezpośrednio na danych wyjściowych z poprzedniej fazy.

Odrzucenie wytycznych płynących z symulacji wtrysku niezwykle szybko zniweczy cały wysiłek włożony w mikronową obróbkę wnęk pod nadzorem operatora elektrodrążarki. Pełny sukces masowej produkcji wymaga utrzymania ścisłej spójności działań od wykreślenia prostej bryły CAD po ostateczne podpisanie protokołu zatwierdzającego formę. Bliska, stała współpraca inżyniera projektanta z technologiem obróbki CNC gwarantuje wieloletnią niezawodność dostaw kluczowych wyrobów plastikowych. Forma wtryskowa zbudowana według tak wyśrubowanych standardów technicznych potrafi bezawaryjnie przepracować nawet kilka milionów cykli.
