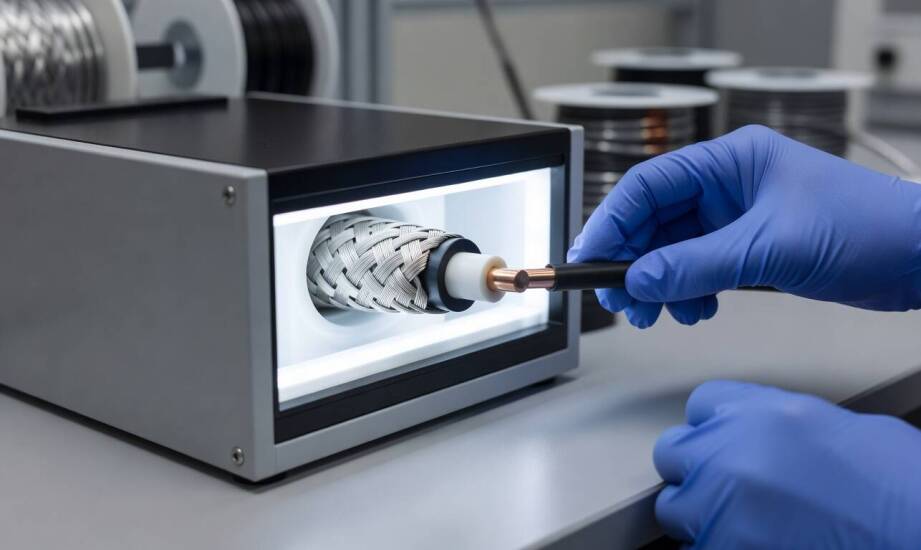

Dlaczego przemysłowa obróbka kabla koncentrycznego różni się od domowego montażu złączy

Ten sam odcinek kabla koncentrycznego zachowuje się zupełnie inaczej w zależności od sposobu montażu. Ręczne zakładanie wtyku F za pomocą noża i kombinerek sprawdza się wyłącznie w prostych, jednostkowych instalacjach domowych. Linia produkcyjna narzuca rygorystyczne standardy i wymaga maszynowej powtarzalności. Przemysłowa obróbka opiera się na niezwykłej precyzji cięcia oraz ścisłej kontroli parametrów elektrycznych. Tylko zautomatyzowane procesy pozwalają utrzymać idealną powtarzalność sygnału w tysiącach produkowanych sztuk. Zwykły kabel składa się z wewnętrznej żyły, izolatora, ekranu i płaszcza zewnętrznego. Każda z tych warstw odpowiada za inny aspekt transmisji danych. Amatorskie ściąganie powłoki często kończy się przerwaniem delikatnej siatki ochronnej. W zastosowaniach profesjonalnych takie uszkodzenie natychmiast dyskwalifikuje całą partię materiału.

Dlaczego ekranowanie kabla wymaga szczególnej ochrony

Ekran w postaci miedzianego oplotu lub folii aluminiowej zabezpiecza żyłę środkową przed zakłóceniami elektromagnetycznymi. Warstwa ta odpowiada za utrzymanie stałej impedancji charakterystycznej całego przewodu. Naruszenie oplotu podczas zdejmowania izolacji natychmiast tworzy mikroszczeliny. Przez te drobne otwory do wnętrza przewodu przenikają niepożądane sygnały z otoczenia. Z kolei luźno ułożona lub przesunięta folia drastycznie zwiększa tłumienie na częstotliwościach przekraczających 100 MHz.

Dlatego prawidłowe obrabianie kabla antenowego opiera się na wykorzystaniu automatycznych ściągaczy z rygorystycznie kalibrowanymi ostrzami. Maszyny te nacinają wyłącznie zewnętrzny płaszcz z tworzywa sztucznego. Ekran pozostaje nienaruszony i idealnie przylega do wewnętrznego dielektryka.

Kolejnym ważnym parametrem jest średnica zewnętrzna przewodu oraz jego minimalny promień gięcia. Zbyt ciasne układanie kabla wewnątrz obudowy urządzenia nieodwracalnie niszczy jego strukturę. Typowe przewody oznaczane symbolem RG6 wytrzymują jednokrotne zagięcie o promieniu od 35 do 70 milimetrów. Wielokrotne wyginanie wymaga podwojenia tej wartości. Złamanie tych zasad powoduje fizyczne zgniecenie izolatora i przerwanie oplotu. Zmiana geometrii kabla zaburza impedancję, co prowadzi do szkodliwych odbić przesyłanego sygnału. Produkcja profesjonalnych wiązek eliminuje to ryzyko poprzez stosowanie twardych szablonów gięcia.

Przemysłowe etapy przygotowania przewodu

Przemysłowy proces montażu składa się z sekwencji ściśle kontrolowanych operacji mechanicznych. Pierwszym krokiem jest docięcie materiału na określoną długość. Nowoczesne obcinarki automatyczne utrzymują rygorystyczną tolerancję wymiarową rzędu pół milimetra. Kolejna faza obejmuje zdjęcie zewnętrznej powłoki i odpowiednie wymodelowanie ekranu. Maszyny delikatnie rozczesują gęsty oplot lub skracają go do wymaganego wymiaru. Następnie głowica usuwa dielektryk otaczający żyłę środkową, nie zostawiając na miedzianym rdzeniu żadnych zarysowań.

Finalnym etapem pozostaje trwałe zaciśnięcie złącza. Zakłady produkcyjne wykorzystują do tego celu zaawansowane prasy hydrauliczne oraz pneumatyczne. Urządzenia te na bieżąco monitorują siłę nacisku i głębokość osadzenia końcówki. Ostatnia stacja robocza weryfikuje długość gotowego odcinka oraz wykonuje kompleksowy test ciągłości elektrycznej.

Każde uchybienie podczas mechanicznej obróbki generuje poważne problemy eksploatacyjne. Błędy montażowe zwiększają tłumienie sygnału nawet o kilka decybeli na każdym metrze instalacji. Źle zaciśnięte złącze obniża trwałość połączenia i wywołuje niestabilną pracę sprzętu poddanego wibracjom. Defekty tego rodzaju całkowicie paraliżują działanie zaawansowanych systemów sterowania i transmisji danych.

Wymagania jakościowe w krótkich seriach produkcyjnych

Produkcja specjalistycznego sprzętu w technologiach medycznych czy elektromobilności często opiera się na krótkich seriach i prototypach. Zapotrzebowanie na nietypowe wymiary wiązek oraz rzadko spotykane złącza wymusza ogromną elastyczność parku maszynowego. Branża medyczna oczekuje okablowania odpornego na ciągłe zginanie w ruchomej aparaturze diagnostycznej. Sektor IT wymaga z kolei bezstratnej transmisji pakietów danych w środowisku pełnym zakłóceń elektromagnetycznych. W takich warunkach nie ma miejsca na kompromisy sprzętowe.

Zewnętrzne konfekcjonowanie przewodów pozwala producentom zachować najwyższe standardy bez budowy własnych linii montażowych. Firma Kablonex od ponad dwudziestu lat zajmuje się produkcją dedykowanych wiązek dla przedsiębiorstw z sektora medycznego, elektronicznego oraz AGD. Przekazanie obróbki do wyspecjalizowanego zakładu gwarantuje powtarzalność parametrów elektrycznych i pełną zgodność z międzynarodowymi normami jakości.

Stabilność zaawansowanego urządzenia zawsze zależy od solidności połączeń wewnętrznych. Precyzyjne przygotowanie koncentrycznych szlaków sygnałowych decyduje o bezawaryjnej pracy sprzętu w trudnym środowisku przemysłowym. Odpowiednie zaplecze technologiczne pozwala wyeliminować ryzyko usterki jeszcze na etapie montażu pojedynczych przewodów.
